Có những loại máy biến áp ngâm-dầu nào
Nov 11, 2025
Để lại lời nhắn
các loại máy biến áp ngâm dầu-
Máy biến áp ngâm dầu-có thể được phân loại theo cấu trúc (loại-lõi, loại vỏ{2}}), pha (một-pha, ba{4}}pha) và phương pháp làm mát (ONAN, ONAF, OFWF, OFAF). Chúng cũng được phân loại theo ứng dụng là máy biến áp điện cho máy biến áp truyền tải đường dài hoặc máy biến áp phân phối cho lưới điện cục bộ.
-
Bằng cách xây dựng
loại cốt lõi-:Các cuộn dây bao quanh các chi lõi từ tính. Điều này thường xảy ra với các máy biến áp nguồn điện áp cao-vì nó cho phép làm mát hiệu quả.
Loại vỏ-:Các cuộn dây được bao bọc bên trong các lõi lõi, với từ thông đi qua lớp vỏ bên ngoài. Thiết kế này cung cấp sự hỗ trợ cơ học tuyệt vời và thường được sử dụng trong các ứng dụng như máy biến áp lực kéo.
-
Theo cấu hình pha
Một pha:Sử dụng một cặp cuộn dây và phù hợp với các ứng dụng-tải thấp hơn, chẳng hạn như ở khu vực nông thôn.
Ba{0}}giai đoạn:Sử dụng ba cặp cuộn dây và được dùng ở những khu vực có tải-cao hơn để cấp nguồn cho nhiều mạch điện.
-
Bằng phương pháp làm nguội
ONAN (Dầu tự nhiên Không khí tự nhiên):Đối lưu không khí tự nhiên và không khí xung quanh làm mát máy biến áp mà không cần quạt hoặc máy bơm. Điều này được sử dụng trong các máy biến áp nhỏ hơn.
ONAF (Dầu tự nhiên cưỡng bức):Sử dụng quạt để đẩy không khí qua các lá tản nhiệt nhằm tăng tốc độ tản nhiệt. Được sử dụng trong môi trường có nhiệt độ-lớn hơn hoặc cao.
OFWF (Dầu cưỡng bức nước):Dầu được bơm qua bộ tản nhiệt và nước được sử dụng trong bộ trao đổi nhiệt để cung cấp thêm khả năng làm mát. Điều này dành cho các trường hợp tải-cao.
OFAF (Dầu không quân cưỡng bức):Bơm dầu qua bộ tản nhiệt trong khi quạt thổi không khí qua các cánh tản nhiệt để tăng cường khả năng làm mát.
-
Bằng ứng dụng
Máy biến áp điện:Tăng hoặc giảm điện áp để truyền tải điện áp cao-trên khoảng cách xa. Chúng được tìm thấy trong các nhà máy điện và trạm biến áp.
Máy biến áp phân phối:Giảm điện áp cao từ lưới điện xuống điện áp thấp hơn cho gia đình và doanh nghiệp. Chúng nhỏ hơn máy biến áp điện và được sử dụng trong các hệ thống phân phối địa phương.
Máy biến áp ứng dụng đặc biệt:Bao gồm các loại như -gắn trên tấm đệm, gắn trên cột- và máy biến áp tự ngẫu được thiết kế cho các nhu cầu cụ thể.
Các loại dầu được sử dụng trong máy biến áp
Việc lựa chọn dầu ảnh hưởng đến hiệu suất của máy biến áp. Các loại phổ biến bao gồm:
Dầu khoáng: Được sử dụng rộng rãi do có đặc tính làm mát và cách nhiệt tốt.
Dầu silicon: Được biết đến với sự ổn định ở nhiệt độ cao.
Este tổng hợp: Phân hủy sinh học và thân thiện với môi trường.
Ester tự nhiên (Dầu thực vật): Bền vững và có khả năng chịu ẩm tuyệt vời.
Đặc tính của dầu máy biến áp
| Kiểu | Hiệu quả làm mát | Tính chất cách điện | Tác động môi trường |
|---|---|---|---|
| Dầu khoáng | Cao | Xuất sắc | Vừa phải |
| Dầu silicon | Vừa phải | Tốt | Thấp |
| Este tổng hợp | Cao | Xuất sắc | Thấp |
| Este tự nhiên | Vừa phải | Tốt | Rất thấp |
Ưu điểm của máy biến áp ngâm dầu
Máy biến áp ngâm dầu mang lại một số lợi ích:
- Làm mát tăng cường: Tản nhiệt hiệu quả giúp kéo dài tuổi thọ máy biến áp.
- Cách nhiệt vượt trội: Dầu cung cấp một lớp bảo vệ chắc chắn chống lại các sự cố về điện.
- Hiệu quả cao: Giảm tổn thất năng lượng, đặc biệt trong điều kiện tải-cao.
- Độ bền: Ứng suất nhiệt thấp hơn làm tăng tuổi thọ hoạt động.
- Chi phí-Hiệu quả: Lý tưởng cho việc lắp đặt điện áp-quy mô lớn và{1}}cao.
Thực hành bảo trì chìa khóa máy biến áp loại dầu
- Kiểm tra dầu thường xuyên: Kiểm tra độ ẩm, độ bền điện môi và độ axit.
- Kiểm tra cách điện: Đảm bảo tính toàn vẹn của cuộn dây và cách điện lõi.
- Hình ảnh nhiệt: Phát hiện các điểm nóng và điểm bất thường.
- Kiểm tra rơle Buchholz: Xác minh cơ chế phát hiện lỗi.
Các biện pháp an toàn máy biến áp loại dầu
- Thông gió thích hợp: Ngăn ngừa quá nhiệt.
- Quản lý rò rỉ: Đảm bảo an toàn môi trường và tính toàn vẹn trong hoạt động.
- Kiểm tra thường xuyên: Xác định sớm các vấn đề tiềm ẩn.
Các ứng dụng phổ biến của máy biến áp chứa dầu
Máy biến áp ngâm dầu có vai trò then chốt trong nhiều lĩnh vực khác nhau:
- Nhà máy điện: Tạo điều kiện chuyển đổi điện áp để truyền tải điện hiệu quả.
- Cơ sở công nghiệp: Cung cấp điện cho máy móc hạng nặng có điện áp ổn định.
- Tòa nhà thương mại: Đảm bảo cung cấp điện ổn định.
- Năng lượng tái tạo: Tích hợp với hệ thống điện năng lượng mặt trời và gió.
Thông số sản phẩm máy biến áp ngâm dầu GNEE
| Mặt hàng | Mục |
| Mô tả sản xuất | Máy biến áp ngâm dầu- |
| Tiêu chuẩn tham khảo | IEC 60076-11 |
| Dung tích | 50-2500kVA hoặc Tùy chỉnh |
| Tính thường xuyên | 60 / 50Hz |
| Điện áp (HV) | 22KV hoặc tùy chỉnh |
| Điện áp (LV) | 0,4KV hoặc tùy chỉnh |
| Trở kháng | 4% |
| Kết nối (Nhóm Vector) | Dyn11 |
| Phạm vi khai thác | ±2×2.5% |
| Vật liệu cốt lõi | Thép silic |
| Vật liệu cuộn dây | Nhôm hoặc đồng |
| Xung sét chịu được điện áp | tiêu chuẩn IEC |
| AC chịu được điện áp | tiêu chuẩn IEC |
| Lớp tăng nhiệt độ | Lớp H{0}} |
| Nhiệt độ tăng | 125K |
| Phương pháp làm mát | AN/AF |
| Năng lực giao hàng | 300 đơn vị mỗi tháng |
hồ sơ công ty
GNEE TRANSFORMER có năng lực sản xuất mạnh mẽ và đội ngũ tiếp thị hiệu quả.
Các sản phẩm máy biến áp của chúng tôi bao gồm máy biến áp cao thế 500kV, 400kV, 330kV, 220kV và 110kV, máy biến áp loại khô/máy biến áp ngâm dầu/máy biến áp hợp kim vô định hình từ 35kV trở xuống, máy biến áp năng lượng mới và trạm biến áp đúc sẵn,
Dòng xuất khẩu: máy biến áp một pha, máy biến áp ba pha, máy biến áp hình trụ, máy biến áp cách ly, máy biến áp điều khiển, bộ điều chỉnh điện áp và các sản phẩm khác. Và các thông số kỹ thuật khác nhau của máy biến áp đặc biệt như máy biến áp nối đất, cuộn dây triệt tiêu hồ quang, máy biến áp Bitcoin, cabin đúc sẵn, lò phản ứng, máy biến áp lò điện, máy biến áp chỉnh lưu, máy biến áp khai thác mỏ, máy biến áp biển, v.v.
GNEE TRANSFORMER đã liên tiếp đạt được chứng nhận hệ thống ISO 9001, ISO14001, ISO45001, SA8000. Đồng thời, máy biến áp phân phối cấp 10kV và 35KV và trạm biến áp kiểu hộp đã đạt được chứng nhận IEC của Ủy ban Kỹ thuật Điện quốc tế, chứng nhận UL của Hoa Kỳ, chứng nhận TUV của Đức, chứng nhận CE của EU, chứng nhận Kema của Hà Lan và chứng nhận GOST. Doanh số bán sản phẩm của chúng tôi bao phủ thị trường toàn cầu, bao gồm 72 quốc gia và khu vực như Hoa Kỳ, Châu Âu, Canada, Mexico, v.v.

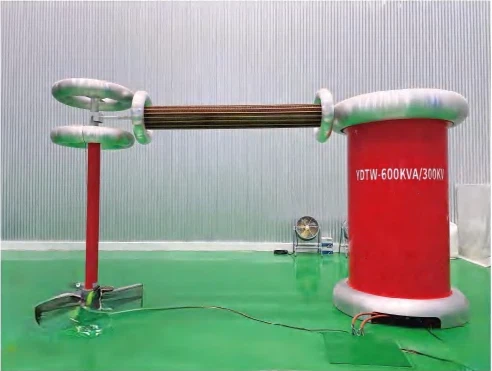

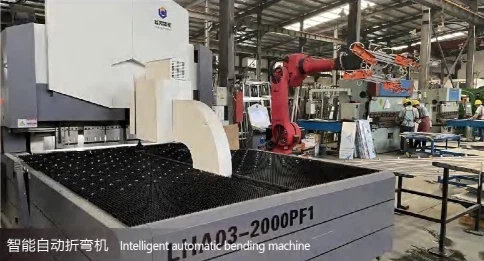

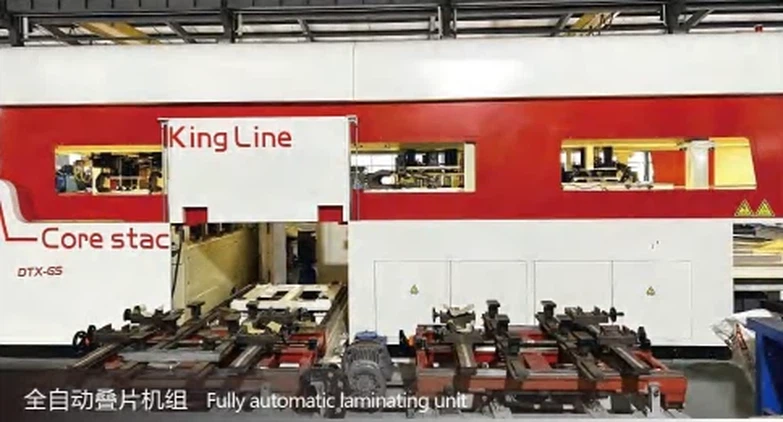

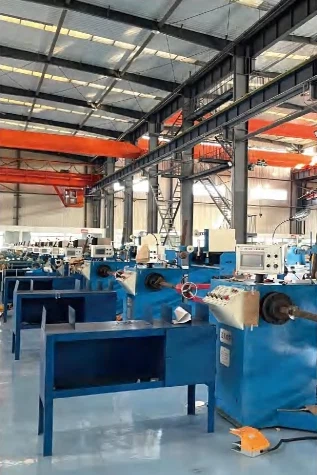

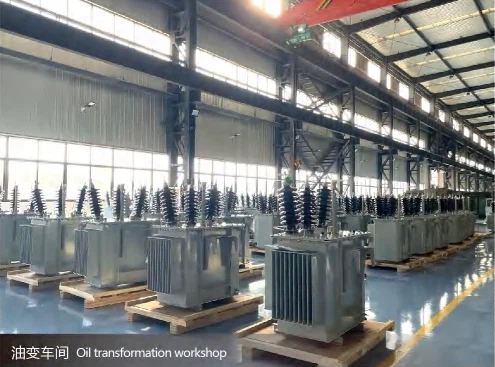

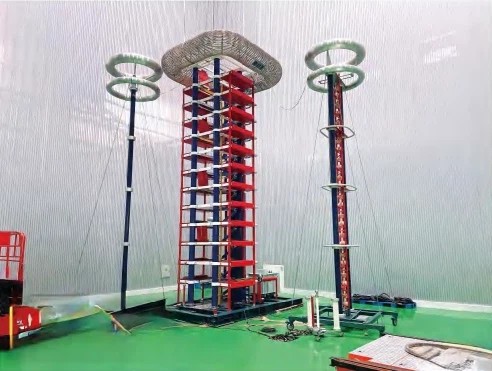

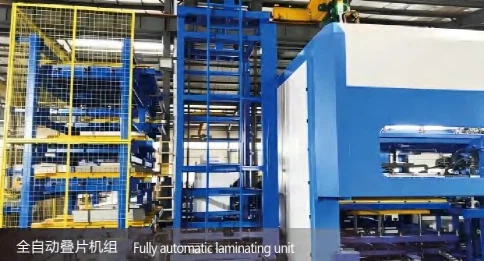

trưng bày thiết bị nhà xưởng máy biến áp
các loại máy biến áp từ GNEE
Nhận thông số kỹ thuật đặt hàng máy biến áp
Máy biến áp GNEEĐặc điểm đặt hàng
|
Khi lựa chọn sản phẩm của công ty chúng tôi, vui lòng cung cấp các dữ liệu sau để phục vụ bạn tốt hơn. |
||
|
Người yêu cầu |
||
|
Người yêu cầu: |
Phương pháp điện thoại: |
Fax: |
|
Trưởng nhóm kỹ thuật dự án: |
Phương pháp điện thoại: |
Hộp thư: |
|
Lựa chọn loại máy biến áp |
||
|
□Máy biến áp khô {□SC(B) Nhựa epoxy □SC(B) Không-được đóng gói} □Hộp Mỹ(ZGS) {□Loại thiết bị đầu cuối(-Z-) □Loại mạng vòng(-H-)} □Thay hộp Châu Âu(YBM){□ Thay khô □Thay dầu} |
□ Máy biến áp nhúng-dầu{□ Bịt kín hoàn toàn(-M-) □Gối-dầu} □Máy biến áp hợp kim vô định hình{□Vô định hình khô □Dầu vô định hình} □ Máy biến áp đặc biệt{Bộ chỉnh lưu, Lò nung, Mỏ, v.v.} |
|
Lựa chọn dữ liệu cơ bản của máy biến áp
|
Quốc gia sử dụng: |
|
|
Số pha: |
□Ba{0}}pha(S thông thường) □ Đơn pha □Khác() |
|
Tính thường xuyên: |
□50Hz (thông thường) □60Hz □ Khác() |
|
Dầu máy biến áp: |
□#25(thông thường) □#45(nhiệt độ tối thiểu dưới 25 độ) |
|
Công suất định mức: |
□( )kVA Điều kiện sử dụng □Loại ngoài trời □Loại trong nhà |
|
Độ cao: |
□Nhỏ hơn 1000m(thông thường) □1000-2000m □3000m以上 trên |
|
Điện áp định mức (Điện áp cao) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Khác() |
|
Điện áp định mức (Áp suất thấp) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Khác( ) |
|
Nhóm được kết nối |
□Dyn11(thông thường) □Yyn0 □YNd11 □li0(Một-pha) □Khác() |
|
Trở kháng (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Khác( ) |
|
Chế độ điều chỉnh điện áp |
□Điều chỉnh điện áp không cần kích thích(thông thường) □Bật-điều chỉnh điện áp tải(Z) |
|
Phạm vi điều chỉnh điện áp |
□±2*2,5% □±5% □±3*2,5% □Khác() |
Lựa chọn phụ kiện máy biến áp
|
□Quạt □Điều khiển nhiệt độ{□Thông thường □Với giao diện máy tính 485} □Vỏ khô{□Thép tấm thông thường □Hợp kim nhôm »Thép không gỉ} □Mức độ bảo vệ của vỏ khô(□IP20(Thông thường) □IP( )} □Yêu cầu về chiều cao thùng khô{□Không có □Yêu cầu[ ]} □ Chế độ ra cáp của vỏ biến khô {□ Lên-và-ra □ Lên-và-xuống □Xuống-vào/XUỐNG-ra □Xuống-vào/LÊN-ra □Xuống-vào/XUỐNG-ra □Xuống-trong/ lệch-ra [□Trái □ Phải-ra]} |
|
Ghi chú: 1. (Yêu cầu thay khô của máy biến áp 100kVA không bao gồm quạt, chẳng hạn như quạt, cần phải sạc 2. (Thay dầu<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Các yêu cầu đặc biệt khác (áp dụng phí bổ sung bên dưới)
|
Máy biến áp khô |
□Vỏ và tấm đáy{□Thông thường □Kín hoàn toàn} □Công tắc hành trình □Lo từ tính □Máy biến áp thứ tự 0 □Thanh đồng vào tủ hạ thế □Lưới bảo vệ □Đèn chiếu sáng □100kVA trở xuống Quạt □Giảm chấn |
|
Máy biến áp ngâm dầu- |
□Dầu số 45 dành cho các khu vực không có-nhiệt độ thấp □Thương hiệu được chỉ định trên-bộ điều chỉnh điện áp tải □400kVA và thấp hơn ổ cắm điện áp thấp Pha OABC có đầu nối dây □630kVA trở xuống yêu cầu kiểm soát nhiệt độ □800kVA trở xuống Ổ cắm điện áp thấp pha 0 yêu cầu đầu nối dây □630kVA trở xuống phải trang bị rơ le gas |
